“CG1-30H-D”便攜式自動氣體切割機是華威公司最新開發和研制的新產品,該機器內部結構設計合理；外表美觀大方。在顧客的指導下對此進行多項技術和工藝改進,由于采用了新的材料和對零件加工工藝嚴格要求,機器的可操作和耐用性,隔熱能力都得到了很大的提高。并自帶點火功能。1.如移動部分，上下移動座，火口夾持器等都采用銅質材料，故不容易斷裂；碰傷2.蝸輪采用青銅材質，經久耐用；
|

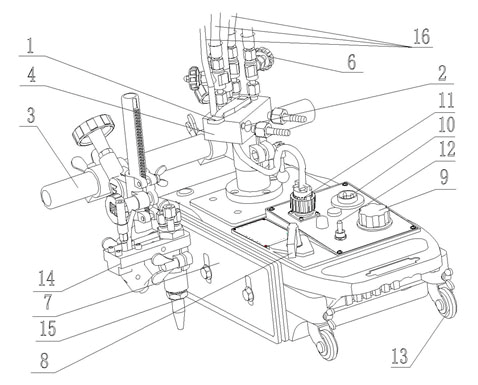

1.點火手柄： 按下該手柄將噴出引導火焰點然割嘴，松開手柄 引導火焰自動熄滅。 |
8.離合手柄 9.調速手輪 ：調節機器行走速度 10.電源插座 |
|
2.熄火開關： 按下開關將關閉預熱氧和燃氣 |
11.預熱氧閥門 |
|
3.橫移齒條 |
12.馬達.正/反轉換鈕開關 |
|
4.氣體分配器 |
13.萬向輪 |
|
5.橫移手輪 |
14.引導焰噴嘴 |
|
6.燃氣二通閥：調節氣體流量的大小 |
15.割嘴 |
|
7.隔熱板：阻礙熱量向機器內部擴散。 |
16.輸送氣體的軟管 |
技術規格
|
1.重量（主體部件） |
:16.5千克 |
|
附件 |
:7.8千克 |
|
2.裝置尺寸 |
:435毫米×210毫米×240毫米 |
|
3.調速控制 |
:可控硅控制 |
|
4.電源 |
:交流 220V±10％ 50HZ |
|
5.切割速度 |
:50~750/mm/min |
|
6.切割厚度 |
:5-100mm |
|
7.坡口角度 |
:0-45度 |
|
8.切割圓直徑 |
:ø200-ø2000mm |
|
9.割嘴(根據客戶需要任選一種) |
1）G02(適用于乙炔) |
|
2）G03(適用于丙烷) |
|
|
10.電機 |
:直流 110V 50HZ 30W 轉速4200r/min |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準單割炬配置零部件清單。
|
1.主機 |
1臺
|
|
2.割炬 |
1套 |
|
3.割嘴(乙炔) |
3只 |
|
4.上下移動座 |
1套 |
|
5.左右移動座(包括大橫移齒條) |
1套 |
|
6.電源線 |
1條 |
|
7.半徑規 (定位螺絲) |
1個 |
|
8.說明書,合格證 |
各1份 |
|
9.進氣接頭 |
1套 |
|
10.球頭螺絲M4 |
2只 |
|
應收的標準附件
|
|
|
1.割圓總成 |
1套 |
|
2.凹槽導軌（根據客戶需求任意選定一種） |
1）凸槽2根（每根1.8米）
|
|
2）凹槽導軌1根（1.8米） |
|
|
3.選購附件 |
凹槽導軌2根（1.2米） |
